方案概述
01
项目背景与行业痛点
当前国内多数养老服务中心、康养机构、养老院普遍处于传统人工看护、设备分散管理的运营模式，智能化、数字化程度偏低，在安全看护、环境服务、运营管理、成本控制等方面存在诸多痛点，严重制约养老服务品质与标准化运营水平，核心问题主要分为四大类：
1. 人工看护压力大，安全风险高
传统养老模式依赖护工定时人工巡查，巡查频次有限、存在盲区，老人夜间跌倒、突发疾病、身体不适等紧急情况无法被及时发现，极易错过最佳救助时机；同时人工巡查人力成本高、工作强度大，长期夜班巡查易出现疏漏，养老机构安全事故风险与纠纷隐患居高不下。
2. 设备系统分散独立，无法联动协同
院内紧急呼叫、照明、温控、门禁、消防、安防监测等设备多为单独部署、独立运行，多套系统互不兼容、数据不互通、无统一管控平台。设备操作繁琐、故障排查困难，无法实现场景化智能联动，难以形成一体化养老服务体系。
3. 能源消耗过高，运营成本居高不下
房间灯光、空调、地暖、通风设备无智能管控，空房长期通电、无人时段持续运行，温湿度无法根据人员状态自适应调节，造成大量水电资源浪费；公共区域设备全天候运行，无人体感应启停策略，长期累积能耗成本极高。
4. 运营无数字化支撑，监管验收无依据
老人起居数据、紧急告警记录、护理服务台账、设备运行状态、能耗数据等无统一采集与统计渠道，人工记录效率低、误差大、易丢失。无法满足民政部门智慧养老监管、星级机构评定、标准化运营考核的数据要求，机构精细化管理难以落地。
02

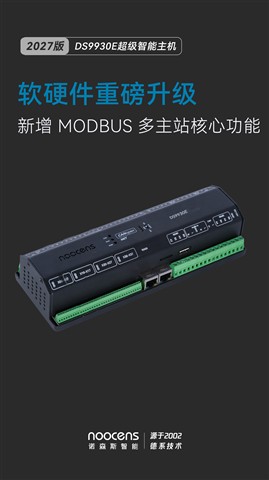

核心硬件（DS9930E）产品核心优势
DS9930E为工业级多回路Modbus RTU智能边缘主机，专为养老客房、康养单间分布式智能控制场景量身打造，是本套智慧养老方案的核心控制中枢，完美适配养老机构 7×24 小时不间断、高稳定、高安全运行需求，核心适配优势如下：
1. 分布式一房一主机架构，稳定性极强
采用单间独立控制模式，每间养老房间部署一台 DS9930E 独立管控本房间所有感知、照明、温控、报警设备，单台主机故障仅影响单个房间，不会造成全院系统瘫痪，彻底解决传统集中式主机单点故障的致命问题，适配养老机构全天候值守需求。
2. 多协议兼容，全设备统一接入
原生搭载多路 485 总线，支持Modbus RTU通用协议，可直接对接养老场景全品类设备，包含 SOS 紧急呼叫器、毫米波人体雷达、可调光照明、中央空调/地暖、门窗磁、燃气/一氧化碳传感器、烟感、智能门锁等；同时支持Matter网关对接护理中控、云端管理平台，兼容性广、拓展性强。
3. 专属适老化调光，适配老人视力特点
支持免驱动 PWM 色温、亮度双调节，可实现日间柔和自然光、夜间低亮度暖光模式，杜绝强光刺眼、眩光刺激问题，适配老年人视力衰退特点，打造健康护眼的居住光环境，支持夜间起夜低照度自动开启，不惊醒老人。
4. 边缘本地智能联动，断网不失效
所有安全告警、设备联动、场景控制逻辑均在 DS9930E 本地运行，无需依赖云端网络。
外网断开、服务器故障时，房间跌倒预警、紧急呼叫、燃气泄漏、消防报警等功能可正常触发本地声光报警、设备联动，彻底杜绝网络故障导致的看护真空。
5. 信号优先级调度，告警零漏报
具备多主站信号互斥、分级调度能力，将紧急呼救、安全报警信号设为最高优先级，优先上传、优先联动，杜绝总线拥堵导致的告警延迟、漏报问题，保障老人紧急情况秒级响应。
6. 分层集群部署，适配全规模养老机构
支持单间分布式部署、楼层工区集中部署、全院集群组网，可适配小型、中型、大型各类养老服务中心，支持分期建设、平滑扩容，新增床位仅需新增单台主机及配套设备，无需改造整体系统。
03
方案建设目标
本方案以DS9930E 智能边缘主机为核心控制单元，搭建「房间智能感知-区域集中联动-云端数字化管理」三层智慧养老体系，全面解决传统养老痛点，实现五大建设目标：
1. 安全预警全覆盖：
实现老人跌倒、紧急呼叫、离床异常、燃气泄漏、消防隐患毫秒级识别与推送，24 小时无人值守智能看护，大幅降低安全事故风险；
2. 适老环境智能化：
自动适配老人起居习惯，实现灯光、温度、场景全自动调节，打造舒适、安全、便捷的适老居住环境；
3. 节能降本可控化：
依托人体感知智能启停设备，实现无人节能、有人舒适的动态管控，综合降低水电能耗 30%以上；
4. 运营管理数字化：
全场景数据自动采集、统计、分析，实现护理工单、设备运维、能耗、老人档案全数字化管理，满足民政监管与星级评定要求；
5. 权限隐私安全化：
搭建多角色分级权限体系，隔离老人、护工、管理员、家属操作权限，加密存储老人隐私数据，杜绝信息泄露。
系统整体架构
本系统采用三层分布式架构，以DS9930E主机为核心，实现感知采集、信号传输、应用管理全流程闭环，架构稳定、层级清晰、拓展性强。
整体采用「单间分布式控制+楼层集中汇总+全院平台管控」的组网模式，彻底解决传统养老系统单点故障、数据割裂、联动滞后的问题。
01

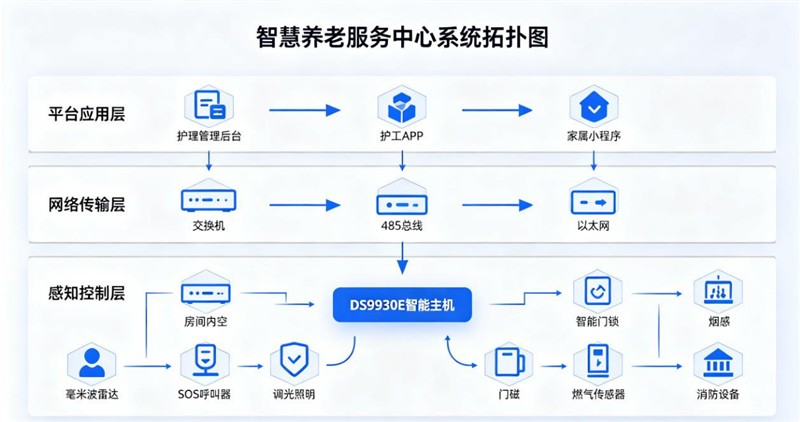

系统整体架构拓扑图
本系统采用标准三级分层拓扑架构，自上而下依次为平台应用层、网络传输层、感知控制层，以 DS9930E 智能边缘主机为核心组网节点，所有数据、联动、告警均基于该架构闭环运行，拓扑结构及逻辑如下：
一、顶层：平台应用层（业务展示与管理核心）
汇聚全院所有设备数据与护理业务数据，面向管理人员、护工、家属、监管部门提供差异化服务，包含：养老护理管理后台、民政监管对接平台、护理站触控终端、护工作业 APP、家属微信小程序。
二、中层：网络传输层（数据交互通道）
采用「有线总线+以太网」双传输模式，保障数据稳定不中断，包含：核心交换机、楼层汇聚交换机、485 屏蔽总线传输、以太网有线传输、加密外网传输；内置断网本地缓存容错机制，断网不停功能、联网自动补传数据。
三、底层：感知控制层（设备执行核心·DS9930E 集群）
为系统核心硬件层，分为房间终端单元与公共区域单元，全部基于 DS9930E 组网：
1. 房间终端单元：单房间 DS9930E 智能主机 + SOS 紧急呼叫、毫米波人体雷达、调光适老灯具、中央空调/地暖温控、门窗磁感应器、燃气/CO 传感器、智能门锁；
2. 公共区域单元：楼层/护理站/消防通道 DS9930E 工区主机 + 公共照明、烟感探测器、消防卷帘、公共安防设备。
整体数据流逻辑：
终端感知设备实时采集环境、人体、设备状态数据 → 上传至对应区域 DS9930E 主机完成本地边缘计算、智能联动、本地数据存储 → 通过总线/网络汇聚上传至院内服务器及云端平台 → 平台实现数据可视化、工单智能派发、设备远程管控、数据归档留存；安全告警信号设置最高优先级，实现毫秒级上行与联动，杜绝漏报、延迟。
02
感知控制层（核心层）
分为养老单间标准部署和公共区域工区部署两大模块，所有设备均通过485 总线接入DS9930E 主机，实现本地化智能联动。
一、养老单间标准部署（一房一主机）
每间养老房间配置 1 台 DS9930E 智能主机，统一挂载房间所有感知与执行设备，具体接入设备及联动逻辑如下：
1. 床头/卫生间 SOS 紧急呼叫按钮：老人突发不适、跌倒、身体异常时一键呼救，主机秒级上传告警信号，联动房间灯光爆闪、护理站弹窗声光报警、护工终端推送通知；
2. 毫米波人体存在雷达：实时监测老人在室、离床、长时间静止、跌倒姿态，识别异常后自动预警，夜间检测人体下床自动开启起夜灯；
3. 可调光适老灯具（主灯+地脚夜灯）：支持色温、亮度智能调节，日间保障充足柔光照明，夜间低亮度暖光照明，无人自动关灯；
4. 中央空调/地暖温控设备：自动适配人员状态，有人维持 24-26℃舒适恒温，无人时段自动调整温度，降低能耗；
5. 燃气/一氧化碳传感器：实时监测有害气体浓度，超标后主机本地触发报警，自动启动排风扇、关闭温控设备，同步上传高危告警；
6. 门窗磁感应器：监测门窗异常开启、夜间频繁开窗行为，针对失智老人实现防走失、防受凉预警；
7. 智能门锁：支持护工刷卡、远程授权开锁，主机自动记录开门日志，异常开门联动安防监控。
二、公共区域工区部署
公共区域部署多台 DS9930E 工区主机，实现区域设备集中管控与信号汇总：
1. 护理站中枢主机：汇总全院所有房间告警信号、设备状态，对接前台触控屏、声光报警器、对讲系统；
2. 楼层/走廊主机：管控公共照明、人体感应灯光、走廊安防，实现人来灯亮、人走灯灭；
3. 餐厅/活动区主机：管控公共灯光、通风、窗帘设备，无人自动断电节能；
4. 消防通道主机：对接烟感、消防卷帘，接收火警信号后，同步下发指令至全院主机，实现全屋灯光全开、门锁自动解锁，保障疏散安全。
三、网络传输层
1. 房间终端设备与 DS9930E 主机采用485 屏蔽双绞线手拉手组网，抗干扰能力强传输稳定，适配养老建筑长走廊、多墙体的复杂环境，无 WiFi 掉线、信号盲区问题；
2. 各楼层工区主机通过以太网交换机汇聚，接入院内本地服务器，实现院内数据本地化存储与管控；
3. 外网采用光纤/4G 加密传输，支持云端平台、家属小程序远程数据同步；
4. 断网容错机制：所有 DS9930E 主机本地存储 7 天事件日志、告警记录，断网期间所有本地联动功能正常运行，网络恢复后自动同步所有数据，无数据丢失。
四、平台应用层
搭建本地+云端一体化管理平台，适配院内管理、护工作业、家属查看、政府监管多场景需求：
1. 本地护理管理后台：部署于院内服务器，包含床位状态可视化、告警工单管理、老人档案管理、能耗统计分析、设备运维监测、民政数据报表导出六大核心功能；
2. 护理站触控终端：实时展示全院房间状态，告警弹窗可视化，支持一键对讲、一键查看告警详情、快速调度护工；3. 护工手持终端（APP/平板）：实时接收告警推送、护理工单，支持现场签到、处置记录、工单闭环；
4. 家属微信小程序：权限隔离，仅可查看自家老人起居状态、接收紧急告警推送，无设备操作权限，保障隐私安全；
5. 民政监管对接端口：可自动上传养老服务台账、安全巡查记录、应急处置记录，适配政府智慧养老监管系统接入要求。
核心业务场景解决方案
01
24 小时全天候安全看护场景
依托 DS9930E 本地高速联动能力，构建全方位安全防护体系，解决老人突发意外、安全隐患发现不及时的核心问题。
1. 紧急呼叫极速响应
老人按下床头、卫生间 SOS 呼叫按钮后，DS9930E 立即上传最高优先级告警信号，房间灯光爆闪、走廊对应床位指示灯常亮，护理站大屏弹窗+声光报警，护工手机同步接收推送，可一键对讲安抚老人，实现秒级响应，大幅缩短救助时间。
2. 跌倒与异常离床预警
毫米波雷达实时采集人体姿态与位置数据，接入 DS9930E 进行本地分析，识别老人长时间静止、倒地、离床超时未归等异常状态，自动生成预警工单推送护工，提前排查风险，杜绝无人看护时段意外事故。
3. 失智老人防走失防护
系统实时监测房门异常开启、凌晨频繁开门、长时间滞留门外等行为，DS9930E 触发高危预警，同步推送护工及时干预，可联动门禁系统限制老人单独外出，有效防范走失风险。
4. 消防与有害气体安全联动
公共区域烟感触发火警后，工区主机下发全局指令，所有房间 DS9930E 自动解锁房门、全开灯光、打开窗帘，保障人员快速疏散；燃气、一氧化碳超标时，房间主机自动启动排风、关闭用电设备，杜绝中毒、火灾隐患。
02
适老化智能环境场景
结合老年人生理特点，通过DS9930E精细化管控光影、温度、场景，打造人性化、舒适化养老居住环境。
1. 全自动夜间起夜模式
雷达检测老人下床动作，DS9930E 自动开启低亮度暖光地脚灯、卫生间柔光照明，光线柔和不刺眼，避免强光刺激老人眼部、影响睡眠；老人回床后 3 分钟自动关闭所有灯光，全程无需手动操作。
2. 智能恒温疗养环境
系统预设适老温度区间，日间维持 25℃舒适温度，夜间自动调整为 23℃安眠温度；房间无人时自动上调/下调温度，减少设备能耗，同时支持慢性病老人专属温度参数自定义，适配个性化疗养需求。
3. 极简一键助老场景
床头简易场景面板接入 DS9930E，设置三大简易场景模式，老人一键即可切换：休息模式（关灯、闭窗帘、待机恒温）、阅读模式（高显指柔和照明）、会客模式（全屋明亮、开窗通风），操作零门槛，适配老年群体使用习惯。
4. 全域智能节能管控
DS9930E 根据人体存在状态，自动管控房间及公共区域设备，无人 5 分钟后自动关闭灯光、空调、排风扇等设备，有人自动恢复正常运行，在保障服务质量的前提下，实现最大化节能降耗。
03
数字化护理运营管理场景
依托 DS9930E 全数据采集能力，实现护理服务、设备运维、能耗管理全流程数字化闭环，提升机构运营效率。
1. 护理工单闭环管理
所有告警事件由 DS9930E 自动记录、生成标准化工单，系统根据护工在岗状态、所在楼层自动智能派单；护工接单、现场签到、处置完成、结果上传全程留痕，形成完整工单闭环，可追溯、可统计、可考核。
2. 设备智能运维
平台实时监测所有 DS9930E 主机及终端设备运行状态，设备故障、离线、异常运行自动预警，提醒运维人员及时检修，避免设备带病运行，降低故障发生率，减少运维成本。
3. 能耗数据可视化分析
按房间、楼层、时段自动统计水电能耗数据，生成节能分析报表，精准定位高能耗区域，优化设备运行策略，为机构节能改造、成本管控提供数据支撑。
4. 多角色分级权限与隐私保护
基于 DS9930E 分布式数据隔离特性，搭建四级权限体系：老人仅可操作基础场景与呼叫设备；护工仅查看负责区域告警与工单；管理员拥有全院管理权限；家属仅查看自家老人状态，所有数据加密存储、传输，全面保障老人隐私安全。
硬件配置适配方案
根据养老机构床位规模，提供差异化、模块化硬件配置方案，支持分期建设、灵活扩容。
01
小型养老中心（30 床位以内）
1. 房间核心主机：DS9930E ×30 台（一房一主机）；
2. 公共区域主机：DS9930E ×2 台（护理站中枢 1 台、公共区域 1 台）；
3. 配套配件：485 屏蔽双绞线、总线电源、终端电阻、布线辅材；
4. 终端设备：毫米波雷达、SOS 呼叫器、门窗磁、燃气传感器、调光灯具、智能温控、智能门锁；
5. 管理终端：护理前台触控屏、声光报警器、护工手持终端、交换机、本地存储设备。
02
中型养老中心（50-120 床位）
1. 房间主机：DS9930E 对应床位数量全覆盖；
2. 分层工区主机：每层配置 1 台 DS9930E 汇总本层数据，搭配 1 台全院护理总站主机；
3. 专项区域主机：餐厅、走廊、消防通道独立部署 DS9930E；
4. 增值配套：楼层护理分屏、全域对讲系统、云端平台授权、家属小程序全功能开通、数据统计报表系统。
03
大型综合养护院（200 床位以上）
采用DS9930E 分层集群组网模式，各楼层总线独立运行、互不干扰，模块化扩容；系统对接民政智慧养老监管平台、院内医疗体检设备，实现安全看护、环境管控、健康监测、运营管理一体化，满足大型康养机构标准化、专业化、数字化运营需求。
方案核心竞争优势
01
分布式架构，超高稳定性
摒弃传统集中式主机单点故障缺陷，一房一独立控制主机，单设备故障不影响全院系统运行，7×24 小时不间断稳定运行，适配养老行业刚需。
02
485 总线组网，稳定抗干扰、成本更低
采用有线 485 总线手拉手组网，相比无线组网无掉线、无延迟、无信号盲区，适配养老建筑复杂环境，布线简洁、施工成本低、后期维护简单。
03
本地边缘计算，断网可用、安全兜底
所有核心安全联动功能本地化运行，不依赖外网、云端，网络故障时依然可实现告警、设备联动、风险预警，彻底杜绝安全看护盲区。
04
多系统一体化融合，运维极简
通过DS9930E统一接入呼叫、照明、温控、安防、消防、门禁多类设备，整合多套独立系统为一套一体化平台，无需多系统运维，人力运维成本降低 50%以上。
05
专属适老设计，人文体验更佳
原生支持护眼调光、低刺激夜间模式、极简场景操作，针对性解决老年人视觉敏感、操作能力弱的问题，兼顾智能化与适老化人文关怀。
06
平滑扩容，投入灵活
模块化设计支持分期建设、分批改造，新增床位仅需新增单台主机及终端设备，无需改造整体系统，有效降低机构一次性投入压力。
项目实施落地流程
阶段一
现场勘测与方案细化
实地勘测院区楼层结构、床位分布、设备点位、布线条件，统计床位数量与公共区域范围，确定 DS9930E 主机安装位置、总线布线路径、终端设备点位，细化定制化实施方案。
阶段二
布线施工与硬件安装
铺设 485 屏蔽总线，完成楼层总线隔离布局；逐间安装 DS9930E 智能主机、各类感知终端、执行设备；部署护理站终端、服务器、交换机等核心设备，完成硬件整体搭建。
阶段三
系统配置与联动编程
基于 DS9930E 寄存器参数，配置全屋智能联动逻辑、安全告警规则、节能策略、场景模式；搭建管理平台，配置多角色权限、工单流程、数据统计模板，完成系统程序调试。
阶段四
全场景联调与人员培训
逐房间、逐区域测试紧急呼叫、跌倒预警、消防联动、智能节能、场景切换等所有功能；模拟断网、设备故障等极端场景，验证系统稳定性；针对院长、护理人员、运维人员开展专项操作培训。
阶段五
验收交付与售后运维
输出完整施工图纸、设备清单、系统配置文档、运维手册；完成项目整体验收；提供长期硬件质保、远程调试、系统升级服务，定期输出运营优化报表，持续赋能机构数字化运营。
方案整体价值总结
01
安全价值：筑牢养老安全防线
实现 24 小时无人值守智能看护，各类安全风险秒级预警、极速处置，大幅降低老人意外事故概率，减少养老安全纠纷，全面提升机构安全管控等级。
02
人力价值：降低人工运营压力
替代传统人工夜间巡查、重复设备操作，护工响应效率提升 60%，精简无效人力投入，优化人员排班，大幅降低机构人力成本与工作强度。
03
成本价值：长效节能降本增效
智能动态管控设备运行状态，长期降低 30%以上水电能耗；一体化系统减少多套设备采购、运维成本，为机构实现长效开源节流。
04
运营价值：助力标准化星级评级
全流程数字化台账、标准化护理工单、可视化运营数据，完美适配民政部门智慧养老监管要求，助力机构快速通过星级养老机构评定，提升品牌竞争力。
05
人文价值：提升老人养老幸福感
极简操作、智能适配、安全贴心的适老环境，降低老人生活操作难度，规避各类安全风险，让老人享受更舒适、更安心、更有品质的养老服务。
